　 5-29型高壓離心通風機用以輸送，吸引空氣及輸送無腐蝕性，不自燃，不含有粘性物質的氣體。尤其適用于棉絨加工輸送，亦可用于沖天爐吹煉。輸送介質的溫度，一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m³。

5-29型高壓離心通風機結構：

5-29型高壓離心通風機的傳動方式為A、C式兩種。

　 5-29型高壓離心通風機C式風機中，主要由葉輪、機殼、進風口、傳動部分、支架等組成；A式風機中，風機和電動機直接連接。葉輪：由12片后向，錐形，單園弧等厚葉片，葉片和前盤、后盤三者焊接，中盤和后盤采用鉚接，。傳動部分：由主軸、軸承箱、皮帶輪等組成。。支架：可能普通角鋼和鋼板焊接而成，以使其可靠的支承風機與地基基礎連接。機殼：用普通鋼板焊接成蝸形殼的整體。進風口：是裝于風機的側面的整體焊接件，與軸向平行的截面為前錐形后接曲線狀，能使氣體損失較小的順利進入葉輪。

5-29型高壓離心通風機型式：

　 5-29型高壓離心通風機為單吸入，機號有No5.5、6.5、7.5、8.5等4種機號。5-29型高壓離心通風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱右旋風機，以“右”表示；按逆時針?lè)较蛐D(zhuǎn)稱左旋風機，以“左”表示。風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。

5-29型高壓離心通風機 主要參數

機 號	轉 速(r/min)	配用電機(Kw-P)	流量(m³/h)	全壓 (Pa)
5.5A	2900	7.5-2	2500-5000	5022-3659
6.5A	2930	41685	7155-6580	4169-5956
6.5A	2930	18.5-2	6273-5167	6552-8339
8.5A	2970	20121	12572-11984	9450-12150
8.5A	2970	27426	11562-9079	13500-18900
5.5C	4000	41692	5419-6897	8371-6895
	3550	41685	3935-6121	7169-5431
	3150	41945	3491-5431	5644-4276
	2800	7.5-5	3103-4828	4460-3379
	2500	5.5-2	2771-4310	3555-2693
	2240	41731	1931-3862	2994-2162
6.5C	3550	30-2	5051-7938	10504-9209
	3550	13547	8660-10103	8689-7585
	3150	41692	7044-7684	7251-6841
	3150	30-2	8324-8965	6418-5972
	2800	41685	3984-6261	6534-5729
	2800	18.5-2	6830-7969	5405-4719
	2500	41945	3557-7115	5209-3762
	2240	7.5-2	3187-4554	4182-3846
		41945	5009-6374	3667-3020
		5.5-2	2846-3659	3334-3178
	2000	7.5-2	4066-6592	3066-2408

5-29C型

機 號	轉 速 (r/min)	配用電機 (Kw-P)	流量 (m³/h)	全壓 (Pa)
7.5C	3150	13547	6886-7869	11010-10787
		16469	8853-11804	10495-9108
		20121	12788-13772	8545-795 1
	2800	30-2	6121-9618	8699-7628
	2800	13547	10493-12241	7196-6282
	2500	41692	7026-8588	6611-6081
	2500	30-2	9368-10930	5737-5008
	2240	41685	4897-6995	5568-5120
	2240	18.5-2	7695-9093	4882-4021
	2000	41945	4372-6870	4438-3892
	2000	41685	7495-8744	3672-3005
	1800	7.5-2	3935-5621	3595-3306
	1800	41945	6183-7869	3152-2596
8.5C	2950	20121	9385-12068	12403-11823
	2950	27426	13407-18770	11406-8957
	2450	13547	7795-11136	8555-7867
	2450	16469	12250-15590	7500-6178
	2100	41692	6681-9544	6286-5781
	2100	30-2	10498-13362	5512-4540
	1800	15.2	5727-8182	4618-4247
	1800	18.5-2	9000-11455	4048-3335

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。

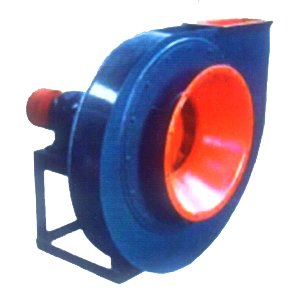

5-29型高壓離心通風機
